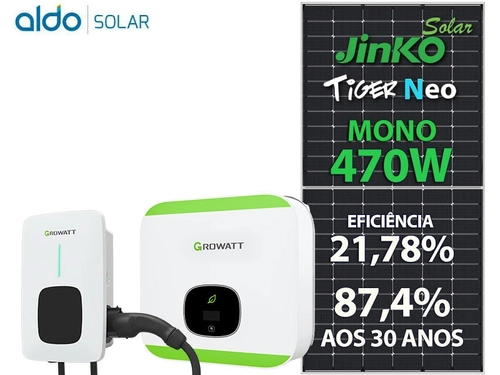

Gerador de Energia Fotovoltaico com potência de 11,28 kWp

*Carregador Wallbox Veicular Growatt
Utilizar a energia solar para carregar carros elétricos é a forma mais inteligente de potencializar as suas principais qualidades, permitindo que o sol ``encha o tanque´´ do veículo com a própria energia gerada.

Para isso, criamos o Gerador de Energia Aldo Solar com Carregador Wallbox Veicular Growatt, uma solução robusta e eficiente para recargas de veículos elétricos com maior velocidade, economia e praticidade.

Desenvolvido especialmente para reduzir os custos de carregamento, são compatíveis com os principais modelos e marcas de carros elétricos existentes no mercado.

O Carregador Wallbox Veicular Growatt possui 7,4kW de potência, o que significa um carregamento até três vezes mais rápido que uma tomada normal, além de disponibilizar uma interface simples e intuitiva através de um App exclusivo que controla não apenas o consumo, mais também todos os parâmetros elétricos e demandas de cargas realizadas.

Características do Wallbox:
•:Tipo de carregamento: Modo 3 - Nível 2
•:Potência: até 7.4kW | 32A
•:Tensão de entrada: Monofásico 110-240V, 50/60 Hz
•:Polos: FN (fase/neutro) ou FF (fase/fase)
•:Conectividade: Wi-fi e Ethernet (RJ45)
•:
•:Interface com usuário: App exclusivo
•:Protocolo de comunicação: OCPP 1.6
•:Funções de proteção contra curto-circuito, sobrecorrente, sobretensão e falha de comunicação
•:Utilização ao tempo: resistente a jatos de água, raios UV e poeira (IP65)

*Principais recursos do Painel Solar

Tecnologia MBB

A tecnologia MBB diminui a distância entre os barramentos, o que aumenta a potência do modulo

Alta eficiência

A maior eficiência de conversão do módulo se beneficia da estrutura de meias células (característica de baixa resistência)

Resiliência em condições climáticas severas

Certificado para suportar: carga de vento (2400 Pascal) e carga de neve (5400 Pascal)

Melhor garantia na geração
Garantia do produto de 12 anos, garantia de potência linear de 87,4% aos 30 anos

Certificações
Certificado de fábrica ISO9001:2015, ISO14001:2015, ISO45001:2018
Produtos com certificação IEC61730, IEC61215

Dados elétricos
Potência no ponto máximo de potência - 470W
Tensão no ponto máximo de potência - 35,05V
Corrente no ponto máximo de potência -13,41A
Tensão em Circuito Aberto - 42,38V
Corrente de Curto Circuito - 14,15A
Eficiência = 21,78%
Tolerância de potencias positiva 0~+3%
Desempenho mínimo sob condições de teste padrão STC (1000 W/m², 25 °C, espectro AM 1,5 G)

Características de temperatura
Coeficiente de temperatura (Pmax) -0.30% / °C
Coeficiente de temperatura (Voc) -0.25% / °C
Coeficiente de temperatura (Isc) 0.046% / °C
Temperatura nominal da célula (NOCT) 45±2°C
Temperatura Admissível para o Módulo em Operação Contínua -40 °C até +85 °C
Tensão máxima do sistema 1500VDC
Fusível máximo 25A

Dados mecânicos
Formato 1903 mm × 1134 mm × 30 mm (incluindo a estrutura)
Peso 24,2 kg ± 5 %
Cobertura frontal Vidro temperado 3,2mm revestimento antirreflexo, transmissão, baixo teor de ferro, vidro temperado
Estrutura Alumínio anodizado
Célula N-Type monocristalina
Caixa de junção Classe de proteção IP68

* Informações do Inversor

Dados de entrada:

Tensão máx. de entrada 600 VCC
Área de tensão MPP 60~550 VCC
Tensão nominal de entrada 360 VCC
Rastreadores de MPPT 3
Corrente DC por MPPT1 / MPPT2 / MPPT3 - 13.5A / 13.5A / 2x13.5A
Numero de arranjo MPPT1 - 1 entradas
Numero de arranjo MPPT2 - 1 entrada
Numeros de arranjos MPPT3 - 2 entradas

Dados de saída

Potência nominal de saída 10KW
Tensão nominal 220V (160V-300V)
Frequência nominal 60Hz
Faixa de frequência 54~65
Corrente máx. de saída 45.5A
Eficiência máxima 98.1%
THDi <3%< /p>

Monitoramento

Datalogger Wireless incluso

DIMENSIONAMENTO PARA INSTALAÇÃO DOS PAINEIS

Área minima necessária - 51,6 m²
Peso sobre o telhado - 18Kg/m² (com estrutura)
1 arranjo de 6 Painéis em série na MPPT1
1 arranjo de 6 Painéis em série na MPPT2
2 arranjos de 6 Painéis em série na MPPT3
Cabos Solares com proteção UV de 6mm
Conectores MC4 com proteção UV e resistência a amoníaco (conforme a DLG) 1500h 70C/70% RH, 750ppm

Gere sua própria energia com o Gerador Solar Fotovoltaico Grid-Tie ou conectado à rede.

***Reduza sua conta de energia pagando somente a tarifa de manutenção da operadora.
O gerador de energia fotovoltaico é um dispositivo que converte a energia do sol em energia elétrica para ser usada em sua casa ou empresa. Com o aumento da conta de luz e do aquecimento global causado pelo consumo exagerado de combustíveis fósseis, o gerador fotovoltaico está se tornando cada vez mais uma excelente opção para produzir a sua própria energia elétrica com a Luz do Sol

Qual é a diferença entre kW e kWh nos geradores?

kW capacidade máxima de produção kWh é a quantidade de energia produzida/consumida por hora.

Ex: Se os seus painéis solares fotovoltaicos produzirem continuamente um total de 1 kW por um período de 60 minutos, então você terá produzido 1 kWh de energia. Os valores de irradiação solar global incidente em qualquer região do território brasileiro (4200-6700 kWh/m2) são superiores aos da maioria dos países da União Europeia, como Alemanha (900-1250 kWh/m2), França (900-1650kWh/m2) e Espanha (1200-1850 kWh/m2).

Atenção os geradores tem sua capacidade de geração de acordo com incidência de irradiação solar e a correta instalação, os dados de geração estão baseados no mapa* de radiação global horizontal média anual do Brasil.

Quanto esse gerador pode gerar de energia?

Exemplo do Cálculo de Potência do Gerador Solar Fotovoltaico

Tamanho de Gerador - Kw * Incidência de irradiação Solar da regiões do Brasil por m2 - kWh/m² * 30 dias = Total de energia que poderá gerar por mês - KWh/ Mês

***SIMULAÇÃO*** baseada no índice de incidência de irradiação Solar da regiões do Brasil por m²

O gerador de energia fotovoltaico de 11,28 kWp é composto por:
1 INVERSOR SOLAR GROWATT ON GRID MIN10000TL-X 10KW MONOFASICO 220V 3MPPT MONITORAMENTO
1 CARREGADOR VEICULAR WALLBOX GROWATT THOR07AS-P-V1 THOR AC 7KW WIFI CABO 5M T2 MONOFASICO 220V
6 ESTRUTURA SOLAR ROMAGNOLE 412135 RS-327 2 PARES PERFIL DE ALUMINIO 2,40 M 4 PAINEIS PRATIC LITE
6 ESTRUTURA SOLAR ROMAGNOLE 412210 RS223 KIT FIXACAO 4 PAINEIS TELHA FIBROCIMENTO PARAFUSO MADEIRA
24 PAINEL SOLAR JINKO JKM470N-60HL4-V TIGER NEO 470W 120 CEL. N TYPE MONO 21,78% EFICIENCIA
7 STAUBLI CONECTOR MC4 32.0016+17P0002 - 02 PARES DE CONECTORES MC4
100 CABO SOLAR FOTOVOLTAICO FLEXIVEL 6MM 1,8KV CC RL100 PRETO
100 CABO SOLAR FOTOVOLTAICO FLEXIVEL 6MM 1,8KV CC RL100 VERMELHO

Regulamentação:

A RESOLUÇÃO NORMATIVA Nº 687, DE 24 DE NOVEMBRO DE 2015, Estabelece as condições gerais para o acesso de micro geração e geração distribuída (sistemas de energia solar e outros geradores de energia renovável) aos sistemas de distribuição de energia elétrica, o sistema de compensação (créditos de energia). Também é conhecida por lei de incentivo a energia solar.

LEI 13.169 06/10/15, Ficam reduzidas a zero as alíquotas da Contribuição para o PIS/Pasep e da Contribuição para Financiamentoda Seguridade Social - COFINS incidentes sobre a energia elétrica ativa fornecida pela distribuidora à unidade consumidora na quantidade correspondente à soma da energia elétrica ativa injetada na rede de distribuição pela mesma unidade consumidora com os créditos de energia ativa originados na própria unidade consumidora no mesmo mês, em meses anteriores ou em outra unidade consumidora do mesmo
