Gerador de Energia Fotovoltaico com potência de 24,44 kWp

*Carregador Wallbox Veicular Growatt
Utilizar a energia solar para carregar carros elétricos é a forma mais inteligente de potencializar as suas principais qualidades, permitindo que o sol ``encha o tanque´´ do veículo com a própria energia gerada.

Para isso, criamos o Gerador de Energia Aldo Solar com Carregador Wallbox Veicular Growatt, uma solução robusta e eficiente para recargas de veículos elétricos com maior velocidade, economia e praticidade.

Desenvolvido especialmente para reduzir os custos de carregamento, são compatíveis com os principais modelos e marcas de carros elétricos existentes no mercado.

O Carregador Wallbox Veicular Growatt possui 7,4kW de potência, o que significa um carregamento até três vezes mais rápido que uma tomada normal, além de disponibilizar uma interface simples e intuitiva através de um App exclusivo que controla não apenas o consumo, mais também todos os parâmetros elétricos e demandas de cargas realizadas.

Características do Wallbox:
•:Tipo de carregamento: Modo 3 - Nível 2
•:Potência: até 7.4kW | 32A
•:Tensão de entrada: Monofásico 110-240V, 50/60 Hz
•:Polos: FN (fase/neutro) ou FF (fase/fase)
•:Conectividade: Wi-fi e Ethernet (RJ45)
•:
•:Interface com usuário: App exclusivo
•:Protocolo de comunicação: OCPP 1.6
•:Funções de proteção contra curto-circuito, sobrecorrente, sobretensão e falha de comunicação
•:Utilização ao tempo: resistente a jatos de água, raios UV e poeira (IP65)

*Principais recursos do Painel Solar

Tecnologia Multi Busbar
Melhor captura de luz e coleta de corrente para melhorar a confiabilidade e a saída de energia do módulo.

Resistência PID
Excelente garantia de desempenho Anti-PID através de processo de produção em massa otimizado econtrole de materiais.

Durabilidade contra condições ambientais extremas
Alta resistência à névoa de sal e amônia.

Melhor garantia na geração
Garantia do produto de 12 anos, garantia de potência linear de 87,4% aos 30 anos

Certificações
Certificado de fábrica ISO9001:2015, ISO14001:2015, ISO45001:2018
Produtos com certificação IEC61730, IEC61215

Dados elétricos
Potência no ponto máximo de potência - 470W
Tensão no ponto máximo de potência - 35,05V
Corrente no ponto máximo de potência -13,41A
Tensão em Circuito Aberto - 42,38V
Corrente de Curto Circuito - 14,15A
Eficiência = 21,78%
Tolerância de potencias positiva 0~+3%
Desempenho mínimo sob condições de teste padrão STC (1000 W/m², 25 °C, espectro AM 1,5 G)

Características de temperatura
Coeficiente de temperatura (Pmax) -0.30% / °C
Coeficiente de temperatura (Voc) -0.25% / °C
Coeficiente de temperatura (Isc) 0.046% / °C
Temperatura nominal da célula (NOCT) 45±2°C
Temperatura Admissível para o Módulo em Operação Contínua -40 °C até +85 °C
Tensão máxima do sistema 1500VDC
Fusível máximo 25A

Dados mecânicos
Formato 1903 mm × 1134 mm × 30 mm (incluindo a estrutura)
Peso 24,2 kg ± 5 %
Cobertura frontal Vidro temperado 3,2mm revestimento antirreflexo, transmissão, baixo teor de ferro, vidro temperado
Estrutura Alumínio anodizado
Célula N-Type monocristalina
Caixa de junção Classe de proteção IP68

IMPORTANTE# *Informações do Inversor

Dados de entrada:
Tensão máx. de entrada 1100 VCC
Área de tensão MPP 200~1000 VCC
Tensão nominal de entrada 580 VCC
Corrente máxima por MPPT - 25A
Corrente máxima de curto por MPPT 32A
Rastreadores de MPPT 2
Números de arranjos por MPPT - 2 entradas

Dados de saída
Potência nominal de saída 20KW
Máxima potência aparente 22KVA
Tensão nominal 380V (3NPE)
Frequência nominal 60Hz
Corrente máx. de saída 31.9A
Eficiência máxima 98.75%
THDi <3%

Monitoramento
Datalogger Wireless incluso

*DIMENSIONAMENTO PARA INSTALAÇÃO DOS PAINÉIS
Área mínima necessária - 111,8 m²
Peso sobre o telhado - 18Kg/m² (com estrutura)
2 arranjos de 13 painéis em série na MPPT1
2 arranjos de 13 painéis em série na MPPT2
Trilhos para fixação dos painéis em alumínio
Cabos Solares com proteção UV de 6mm
Conectores MC4 com proteção UV e resistência a amoníaco (conforme a DLG) 1500h 70C/70% RH, 750ppm

Gere sua própria energia com o Gerador Solar Fotovoltaico Grid-Tie ou conectado à rede.
***Reduza sua conta de energia pagando somente a tarifa de manutenção da operadora.
O gerador de energia fotovoltaico é um dispositivo que converte a energia do sol em energia elétrica para ser usada em sua casa ou empresa. Com o aumento da conta de luz e do aquecimento global causado pelo consumo exagerado de combustíveis fósseis, o gerador fotovoltaico está se tornando cada vez mais uma excelente opção para produzir a sua própria energia elétrica com a Luz do Sol

Qual é a diferença entre kW e kWh nos geradores?

kW capacidade máxima de produção kWh é a quantidade de energia produzida/consumida por hora.

Ex: Se os seus painéis solares fotovoltaicos produzirem continuamente um total de 1 kW por um período de 60 minutos, então você terá produzido 1 kWh de energia. Os valores de irradiação solar global incidente em qualquer região do território brasileiro (4200-6700 kWh/m2) são superiores aos da maioria dos países da União Europeia, como Alemanha (900-1250 kWh/m2), França (900-1650kWh/m2) e Espanha (1200-1850 kWh/m2).

Atenção o gerador tem sua capacidade de geração de acordo com incidência de irradiação solar e a correta instalação, os dados de geração estão baseados no mapa* de radiação global horizontal média anual do Brasil.

Quanto esse gerador pode gerar de energia?
Exemplo do Cálculo de Potência do Gerador Solar Fotovoltaico
Tamanho de Gerador - Kw * Incidência de irradiação Solar das regiões do Brasil por m2 - kWh/m² * 30 dias = Total de energia que poderá gerar por mês - KWh/ Mês

***SIMULAÇÃO*** baseada no índice de incidência de irradiação Solar das regiões do Brasil por m²

::

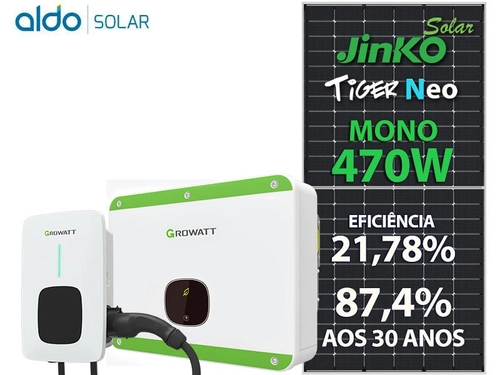

O gerador de energia fotovoltaico de 24,44 kWp é composto por:
1 INVERSOR SOLAR GROWATT ON GRID MID20KTL3-X 20KW TRIFASICO 380V 2MPPT MONITORAMENTO
200 CABO SOLAR FOTOVOLTAICO FLEXIVEL 6MM 1,8KV CC RL200 PRETO
200 CABO SOLAR FOTOVOLTAICO FLEXIVEL 6MM 1,8KV CC VERMELHO RL200 VERMELHO
1 CARREGADOR VEICULAR WALLBOX GROWATT THOR07AS-P THOR AC 7KW WIFI CABO 5M T2 MONOFASICO 220V
13 ESTRUTURA SOLAR ROMAGNOLE 412135 RS-327 2 PARES PERFIL DE ALUMINIO 2,40 M 4 PAINEIS PRATIC LITE
13 ESTRUTURA SOLAR ROMAGNOLE 412211 RS-298 KIT FIXACAO 4 PAINEIS TELHA FIBROCIMENTO PARAFUSO METAL
52 PAINEL SOLAR JINKO JKM470N-60HL4-V TIGER NEO 470W 120 CEL. N TYPE MONO 21,78% EFICIENCIA
4 STAUBLI CONECTOR MC4 32.0016+17P0002 - 02 PARES DE CONECTORES MC4


Regulamentação:

A RESOLUÇÃO NORMATIVA Nº 687, DE 24 DE NOVEMBRO DE 2015, estabelece as condições gerais para o acesso de micro geração e geração distribuída (sistemas de energia solar e outros geradores de energia renovável) aos sistemas de distribuição de energia elétrica, o sistema de compensação (créditos de energia). Também é conhecida por lei de incentivo a energia solar.

LEI 13.169 06/10/15, Ficam reduzidas a zero as alíquotas da Contribuição para o PIS/Pasep e da Contribuição para Financiamento da Seguridade Social - COFINS incidentes sobre a energia elétrica ativa fornecida pela distribuidora à unidade consumidora na quantidade correspondente à soma da energia elétrica ativa injetada na rede de distribuição pela mesma unidade consumidora com os créditos de energia ativa originados na própria unidade consumidora no mesmo mês, em meses anteriores ou em outra unidade consumidora do mesmo titular, nos termos do Sistema de Compensação de Energia Elétrica para micro geração e geração distribuída, c
